1. Mô tả ngắn.

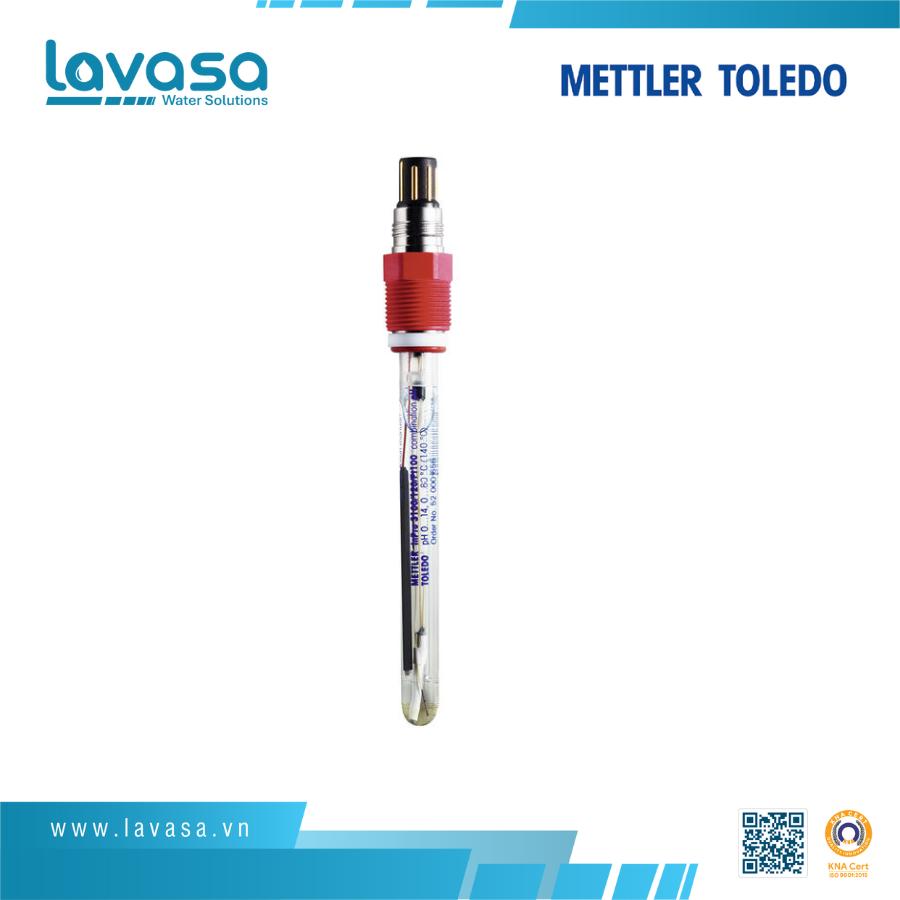

Thiết bị đo pH InPro 3100 là dòng điện cực pH có khả năng bù nhiệt độ, được thiết kế đặc biệt cho các quy trình công nghệ sinh học và dược phẩm. Sản phẩm có hệ thống tham chiếu gel điện giải và cảm biến nhiệt độ tích hợp, cho phép đo pH chính xác và đáng tin cậy. Phiên bản InPro 3100UD có thể được lắp đặt từ dưới đáy hoặc sàn của bình chứa, tức là ở vị trí ngược. Điện cực của dòng InPro 3100 được thiết kế đặc biệt cho các ứng dụng trong quy trình công nghệ sinh học dưới điều kiện vô trùng, được phản ánh qua các tính năng kỹ thuật rộng rãi được tích hợp:
- Điện cực InPro 3100 hoàn toàn có thể tự động khử trùng hoặc khử trùng tại chỗ.
- Khả năng chịu áp suất nổi bật lên đến 6 bar hoàn toàn bao phủ phạm vi áp suất thường gặp trong các quy trình sinh học công nghiệp, làm cho điện cực lý tưởng cho việc sử dụng phổ biến trong lĩnh vực này.
- Cảm biến nhiệt độ tích hợp cho phép bù nhiệt độ tự động cả trong quá trình hiệu chuẩn và trong quá trình đo thực tế.
- Hệ thống ngăn chặn ion bạc được cấp bằng sáng chế, tích hợp vào hệ thống tham chiếu, tránh ô nhiễm và tắc nghẽn màng ngăn với bạc sulfide đen trong quá trình đo trong môi trường chứa hợp chất lưu huỳnh hoặc protein (ví dụ: axit amin).
- Phiên bản InPro 3100UD được thiết kế cho việc lắp đặt từ dưới đáy. Hệ thống đệm khí trong điện giải tham chiếu loại bỏ bất kỳ sự nhiễu nào có thể xảy ra tại màng ngăn do bọt khí trong điện giải.
- InPro 3100 không được khuyến nghị cho các nhiệm vụ đo trong môi trường có độ dẫn điện thấp.
- Đầu nối VarioPin (VP) (IP 68) bằng vật liệu PEEK chịu lực.
- Chứng nhận theo Chỉ thị Thiết bị Áp suất (PED) 97/23/EC, Điều 3, §. 3).
- Chứng nhận cho các khu vực nguy hiểm: Ex ia IIC T6/T5/T4/T3 Ga/Gb, SEV 14 ATEX 0168 X, IECEx SEV 14.0025X.
- Phê duyệt FM: IS / I, II, III / 1 / ABCDEFG / T6.
2. Thông số kỹ thuật.
| Stt | Thông số | Giá trị |
|---|---|---|
| 1 | Phạm vi đo pH | 0…14 |
| 2 | Nhiệt độ hoạt động | 0…80 °C |
| 3 | Nhiệt độ khử trùng | 0…140 °C (0…130 °C cho InPro 3100UD) |
| 4 | Khả năng chịu áp suất | Áp suất tối đa 6 bar (87 psi) |
| 5 | Hệ thống tham chiếu | Argenthal (Ag/AgCl) |
| 6 | Điện giải tham chiếu | Gel điện giải |
| 7 | Màng ngăn | 1 màng ngăn gốm |
| 8 | Màng thủy tinh | Chất lượng thủy tinh kiềm cao |
| 9 | Trục thủy tinh | ˘ 12 mm |
| 10 | Đầu cắm | VarioPin (VP), ren Pg 13.5 |
| 11 | Xếp hạng bảo vệ VP | IP 68 |
3. Thông tin đặt hàng.
Điện cực pH với bù nhiệt độ InPro 3100/InPro 3100UD có các tùy chọn cảm biến nhiệt độ Pt 100 và Pt 1000 với các chiều dài khác nhau:
| Stt | Mã sản phẩm | Chiều dài điện cực | Order no. |
|---|---|---|---|
| 1 | InPro 3100 / 120 / Pt 100 | 120 mm (4.70″) | 52 000 656 |
| 2 | InPro 3100UD / 120 / Pt 100 | 120 mm (4.70″) | 52 002 531 |
| 3 | InPro 3100 / 150 / Pt 100 | 150 mm (5.91″) | 52 000 659 |
| 4 | InPro 3100 / 225 / Pt 100 | 225 mm (8.86″) | 52 000 661 |
| 5 | InPro 3100 / 325 / Pt 100 | 325 mm (12.80″) | 52 000 663 |
| 6 | InPro 3100 / 425 / Pt 100 | 425 mm (16.73″) | 52 000 665 |
| 7 | InPro 3100 / 120 / Pt 1000 | 120 mm (4.70″) | 52 000 658 |
| 8 | InPro 3100 UD/ 120/ Pt 1000 | 120 mm (4.70″) | 52 002 752 |
| 9 | InPro 3100 / 150 / Pt 1000 | 150 mm (5.91″) | 52 000 660 |
| 10 | InPro 3100 / 225 / Pt 1000 | 225 mm (8.86″) | 52 000 662 |
| 11 | InPro 3100 / 325 / Pt 1000 | 325 mm (12.80″) | 52 000 664 |
| 12 | InPro 3100 / 425 / Pt 1000 | 425 mm (16.73″) | 52 000 666 |
4. Cáp kết nối.
Các loại cáp có đầu mở với nhiệt độ tiêu chuẩn và nhiệt độ cao:
| Stt | Loại cáp | Chiều dài | Order no. |
|---|---|---|---|
| 1 | VP6-ST | 3 m (9.8 ft) | 52 300 108 |
| 2 | VP6-ST | 5 m (16.4 ft) | 52 300 109 |
| 3 | VP6-ST | 10 m (32.8 ft) | 52 300 110 |
| 4 | VP6-HT | 3 m (9.8 ft) | 52 300 112 |
| 5 | VP6-HT | 5 m (16.4 ft) | 52 300 113 |
| 6 | VP6-HT | 10 m (32.8 ft) | 52 300 114 |
5. Dung dịch đệm pH.
Các dung dịch đệm pH có sẵn với các thể tích khác nhau:
| Stt | Loại dung dịch | 1 x 250 ml | 6 x 250 ml | 1 x 1000 ml |
|---|---|---|---|---|
| 1 | Buffer pH = 4.01 (đỏ) | 51 340 057 | 51 340 058 | 51 340 228 |
| 2 | Buffer pH = 7.00 (xanh lá) | 51 340 059 | 51 340 060 | 51 340 229 |
| 3 | Buffer pH = 9.21 (xanh dương) | 51 300 193 | 51 300 194 | 51 340 230 |
6. Điện giải tham chiếu.
Điện giải tham chiếu Friscolyt có mã sản phẩm 51 340 053.
Xem thêm M800 Transmitter Series
7. Vỏ bọc khuyến nghị.
Các vỏ bọc khuyến nghị cho các chiều dài điện cực khác nhau:
| Stt | Chiều dài | Lắp bên | Lắp trên | Lắp dưới |
|---|---|---|---|---|
| 1 | 120 mm (4.70″) | InFit 761-25BT/70 | – | InFit761-25BT/70 |
| 2 | 120 mm (4.70″) | InTrac798 | – | InTrac798 |
| 3 | 150 mm (5.91″) | InFit 761-25BT/100 | – | – |
| 4 | 225 mm (8.86″) | InFit 761-25BT/175 | InFit 761-19BT/175 | – |
| 5 | 325 mm (12.80″) | InTrac 797/75 | InFit 761-19BT/275 | – |
| 6 | 425 mm (16.73″) | – | InFit 761-19BT/375 | – |
8. Bản vẽ.
Một loạt các bộ truyền có thể được cung cấp để hoàn thiện hệ thống đo lường METTLER TOLEDO / INGOLD, bao gồm phiên bản 4 dây cho nguồn điện AC/DC phổ quát, hoặc thay thế bằng các phiên bản 2 dây, có hoặc không có giao tiếp HART hoặc Profibus, thiết kế tiêu chuẩn hoặc chống nổ (EEx).
